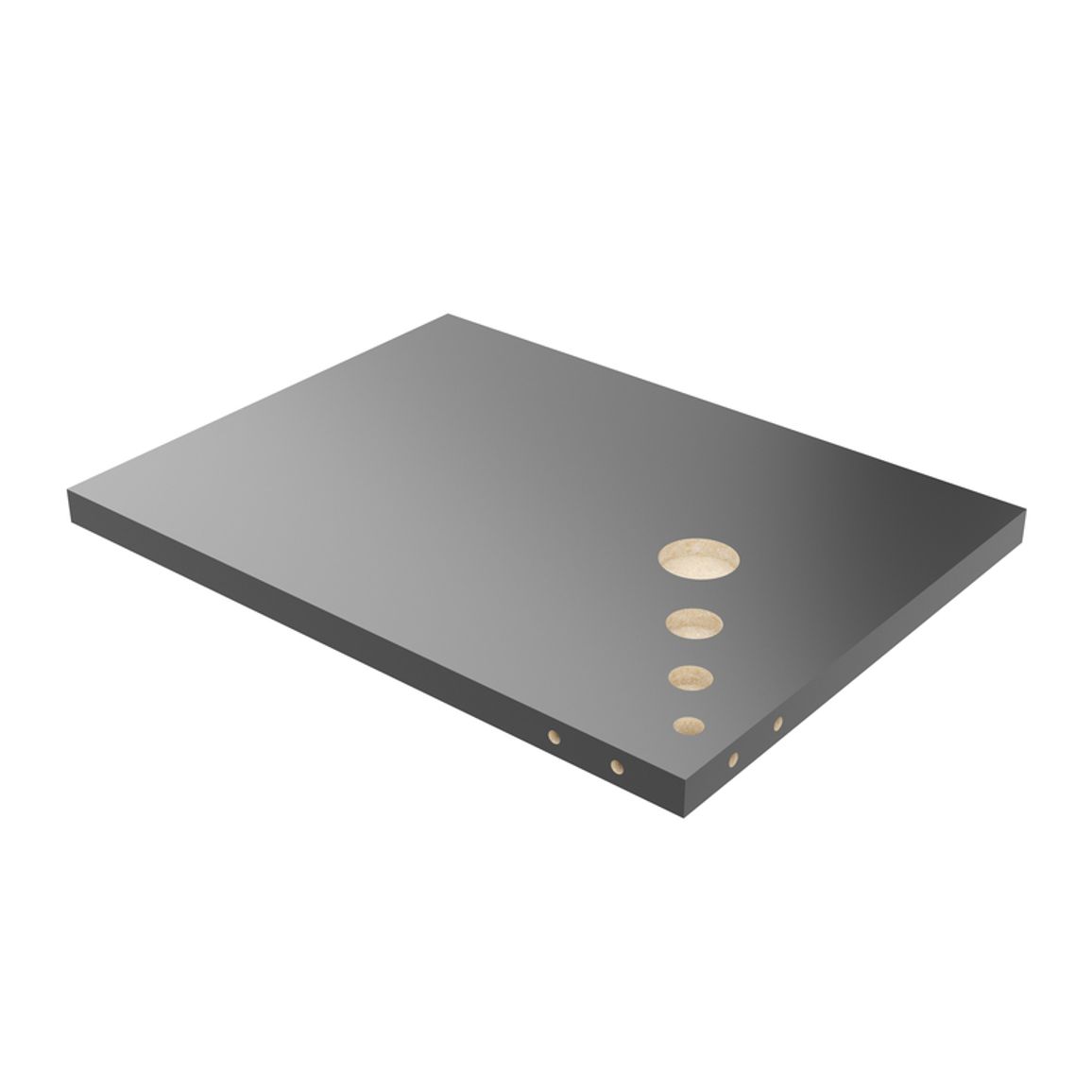

Свердління отворів
Скоро у продажу
Код:00011
Характеристики
| Тип послуги | Свердління |
Характеристики
Основні характеристики продукту
| Тип послуги | Свердління |
Комплектація, зовнішній вигляд та характеристики товару можуть змінюватися виробником без попередження. Рекомендуємо перевіряти їх на сайті виробника перед покупкою.
Опис товару
Опис:
Мінімальний розмір деталі: 200×70 мм.
Максимальний розмір: 3000×850 мм.
Обмеження:
Мінімальний розмір деталі: 200х70мм
Максимальний розмір деталі: 3000х850мм
Товщина: 12--60 мм
1) Можливі діаметри отворів:
- Наскрізні: 4; 5; 7; 7 (с зенкером); 8; 10. - максимальна глибина свердління 30 мм
- Глухі: 2 (діаметр від 2,8 до 4 мм - приблизно 3 мм), з глибиною тільки 3 мм); 5; 6; 8; 10; 12; 15; 18; 20; 25; 26; 30; 35 - максимальна глибина свердління 30 мм / мінімальна 1 мм
- Торцеве: 4.5; 5, 6; 8; 8,5; 10; 11; 12; 13; 14 - максимальна глибина свердління 34 мм / мінімальна 1 мм
2) Крок зміщення по Х/У та глибині = 0,1 мм.
3) Максимальна глибина ГЛУХОГО отвору не може бути більше ніж "товщина матеріала - (мінус) 3 мм", наприклад, в ДСП товщиною 18 мм не може бути просвердлено ГЛУХИЙ отвір глибше ніж 15 мм.
4) Відступи НА ПЛОЩИНІ від торців без крайки або з крайкою товщиною більше 1 мм до ПОЧАТКУ отвору:
- для діаметрів: 2, 4, 5, 6, 7, 8, 10, 12 мм = 4 мм з усіх сторін
- для діаметрів: 15, 18, 20 мм:
з 1 сторони мах мінус = діаметр ÷ 2, нуль, + від 4 мм
з 2 сторони = 4 мм
- для діаметрів: 25, 26, 30, 35 мм:
з 1 сторони мах мінус = діаметр ÷ 2, в нуль неможна, + від 4 мм
з 2 сторони = 4 мм
Відступи НА ПЛОЩИНІ від торців з крайкою товщиною до 1 мм (включно) до ПОЧАТКУ отворів:
- для діаметрів: 2, 4, 5, 6, 7, 8, 10, 12 мм = 2 мм з усіх сторін
- для діаметрів: 15, 18, 20 мм:
з 1 сторони мах мінус = діаметр ÷ 2, нуль, + від 2 мм
з 2 сторони = 2 мм
- для діаметрів - 25, 26, 30, 35 мм:
з 1 сторони мах мінус = діаметр ÷ 2, в нуль неможна, + від 2 мм
з 2 сторони = 2 мм
Відступы НА ПЛОЩИНІ для діаметра 7 мм з ЗЕНКЕРОМ до ПОЧАТКУ отворів:
з усіх сторін = 4 мм
5) Вітступи до початку НА ТОРЦІ:
від площини/клейового шва на стяжках:
- мінімум - на торці з крайкою = 2 мм/без крайки = 3 мм (до початку)
- максимум - 27 мм (до центру)
від кута = 18 мм (до центру)
6) Відступ між краями свердлінь:
= 3 мм
- при 35 діаметрі в комплекті з 8/10 по діагоналі = 2 мм
- для діаметра 35 мм з 35 мм обмежень немає
- для діаметрів 15 та 20 мм можливе пересічення без відступу (15 з 15 та 20 з 20 мм)
7) Наскрізне свердління з діаметром 7 мм (з зенкером) - доступне на товщині матеріала 16-19 мм
Обладнання:
Свердлильний верстат
Зверніть увагу: клієнт оформлює свердління самостійно – через конструктор ViyarPro або через конвертацію деталей зі свердліннями з меблевих програм.
Менеджер може допомогти лише з оформленням свердлінь під завіси.
Мінімальний розмір деталі: 200×70 мм.
Максимальний розмір: 3000×850 мм.
Обмеження:
Мінімальний розмір деталі: 200х70мм
Максимальний розмір деталі: 3000х850мм
Товщина: 12--60 мм
1) Можливі діаметри отворів:
- Наскрізні: 4; 5; 7; 7 (с зенкером); 8; 10. - максимальна глибина свердління 30 мм
- Глухі: 2 (діаметр від 2,8 до 4 мм - приблизно 3 мм), з глибиною тільки 3 мм); 5; 6; 8; 10; 12; 15; 18; 20; 25; 26; 30; 35 - максимальна глибина свердління 30 мм / мінімальна 1 мм
- Торцеве: 4.5; 5, 6; 8; 8,5; 10; 11; 12; 13; 14 - максимальна глибина свердління 34 мм / мінімальна 1 мм
2) Крок зміщення по Х/У та глибині = 0,1 мм.
3) Максимальна глибина ГЛУХОГО отвору не може бути більше ніж "товщина матеріала - (мінус) 3 мм", наприклад, в ДСП товщиною 18 мм не може бути просвердлено ГЛУХИЙ отвір глибше ніж 15 мм.
4) Відступи НА ПЛОЩИНІ від торців без крайки або з крайкою товщиною більше 1 мм до ПОЧАТКУ отвору:
- для діаметрів: 2, 4, 5, 6, 7, 8, 10, 12 мм = 4 мм з усіх сторін
- для діаметрів: 15, 18, 20 мм:
з 1 сторони мах мінус = діаметр ÷ 2, нуль, + від 4 мм
з 2 сторони = 4 мм
- для діаметрів: 25, 26, 30, 35 мм:
з 1 сторони мах мінус = діаметр ÷ 2, в нуль неможна, + від 4 мм
з 2 сторони = 4 мм
Відступи НА ПЛОЩИНІ від торців з крайкою товщиною до 1 мм (включно) до ПОЧАТКУ отворів:
- для діаметрів: 2, 4, 5, 6, 7, 8, 10, 12 мм = 2 мм з усіх сторін
- для діаметрів: 15, 18, 20 мм:
з 1 сторони мах мінус = діаметр ÷ 2, нуль, + від 2 мм
з 2 сторони = 2 мм
- для діаметрів - 25, 26, 30, 35 мм:
з 1 сторони мах мінус = діаметр ÷ 2, в нуль неможна, + від 2 мм
з 2 сторони = 2 мм
Відступы НА ПЛОЩИНІ для діаметра 7 мм з ЗЕНКЕРОМ до ПОЧАТКУ отворів:
з усіх сторін = 4 мм
5) Вітступи до початку НА ТОРЦІ:
від площини/клейового шва на стяжках:
- мінімум - на торці з крайкою = 2 мм/без крайки = 3 мм (до початку)
- максимум - 27 мм (до центру)
від кута = 18 мм (до центру)
6) Відступ між краями свердлінь:
= 3 мм
- при 35 діаметрі в комплекті з 8/10 по діагоналі = 2 мм
- для діаметра 35 мм з 35 мм обмежень немає
- для діаметрів 15 та 20 мм можливе пересічення без відступу (15 з 15 та 20 з 20 мм)
7) Наскрізне свердління з діаметром 7 мм (з зенкером) - доступне на товщині матеріала 16-19 мм
Обладнання:
Свердлильний верстат
Зверніть увагу: клієнт оформлює свердління самостійно – через конструктор ViyarPro або через конвертацію деталей зі свердліннями з меблевих програм.
Менеджер може допомогти лише з оформленням свердлінь під завіси.
