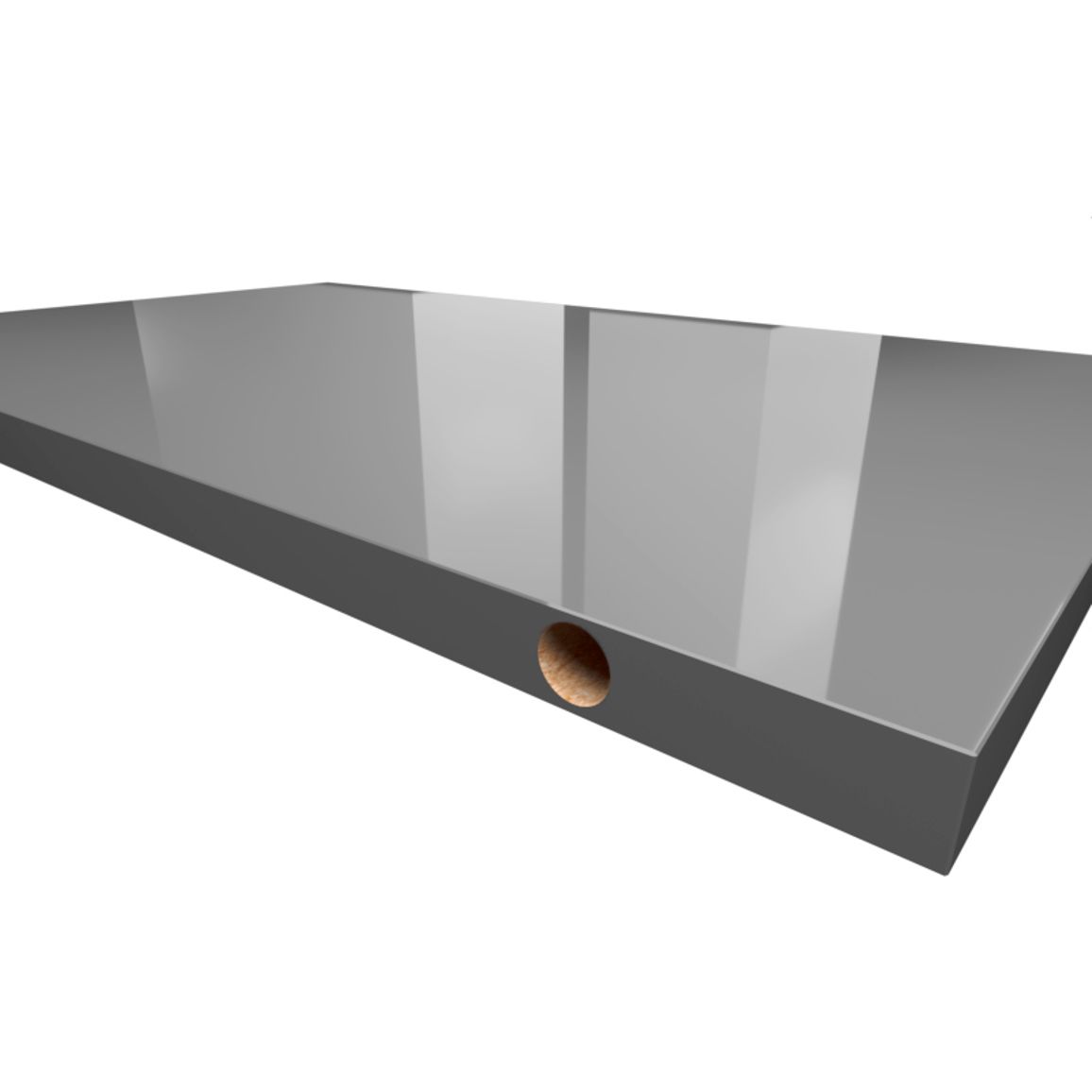

Сверление глубоких торцевых отверстий (плит ВГ и ГТ, стяжек)

Опис:
Свердління отворів у торцях деталей від 34,1 мм. Використовуються свердла D10, D12, D14.
Обмеження:
Розмір свердл - Ø 10, 12, 14 мм
Мінімальна глибина – 34,1 мм
Максимальна глибина – Ø 10, 14 мм - 70 мм / Ø 12 мм - 136 мм
Товщина деталі - 16 мм для Ø 10, 12 мм.
Товщина деталі - від 18 мм для Ø 10, 12, 14 мм.
Відступи:
4) Відступи до отворів НА ТОРЦІ:
від пласті:
- мінімум - на торці з крайкою = 2 мм/без крайки = 3 мм (до початку)
- максимум - 27 мм (до центру)
від кута = 20 мм (до центру)
5) Габарити деталі:
мінімум: 80х360 мм, 130х300 мм або 200х200 мм
максимум:
- 1100 х1100мм - с урахуванням розвороту деталі на 0-90-180-270°
- 2500х1100мм - свердління по довгим сторонам
6) Інші номенклатури послуг:
- при перевищенні максимальних габаритів деталі для торцевих свердлінь з глибиною від 34.1 мм до 70 мм підтягувати послугу: "86209 Торцеве фрезерування мінімальне"
- при пеевищенні глибини 70 мм, незалежно від розміру деталі, підтягивати послугу: "86207 Торцеве фрезерування сскладне".
Обладнання:
Свердлильний верстат

Зверніть увагу: клієнт оформлює свердління самостійно – через конструктор ViyarPro або через конвертацію деталей зі свердліннями з меблевих програм.
Менеджер може допомогти лише з оформленням свердлінь під завіси.
