Простое подключение светодиодной ленты Lumine без паяльника в 4 шага

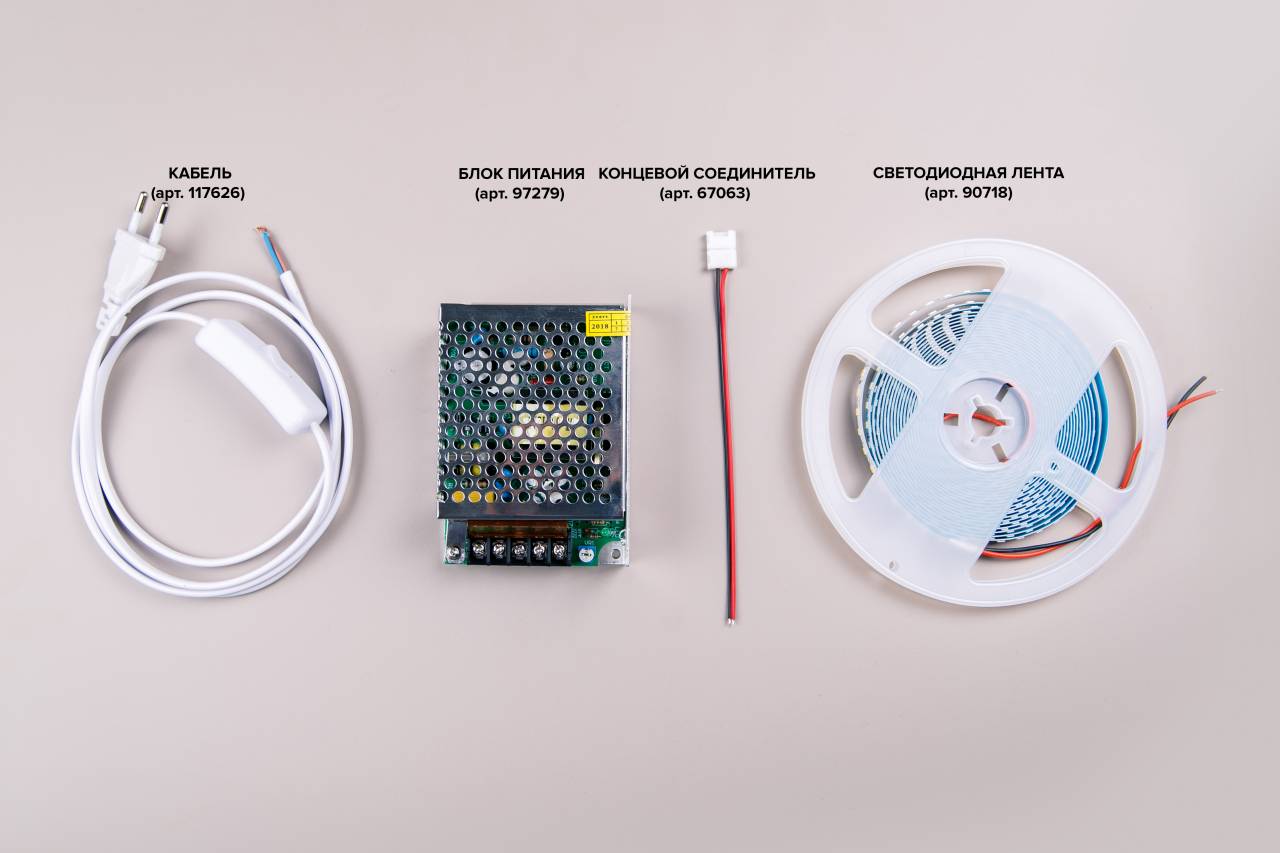

Для подключения светодиодной ленты вам понадобятся:
- Светодиодная лента из серии Decor SMD 2835 с классом защиты IP20 длиной 5 м, которая излучает дневной белый свет;
- Концевой соединитель для LED-3528/2835 SMD с выемкой;
- Блок питания для LED (60W, 12V, IP20) с металлическим корпусом– для нашего примера его мощности будет достаточно. Однако для подбора блока питания в каждом конкретном случае необходимо воспользоваться расчетом его мощности. Смотрите формулу в конце статьи;
- Кабель длиной 1,5 м с вилкой и выключателем.
Оголенные концы проводов кабеля питания с вилкой подключаем к винтовым зажимам блока под надписью L (фазный вход) и N (нулевой вход) (AC):
При подключении вилки необязательно искать «фазу» и «ноль». Два провода вилки просто должны быть подключены в зажимы L и N.
ВНИМАНИЕ!
- Оголенные провода не должны соприкасаться друг с другом!
- Эта инструкция несет ознакомительный характер. Для простого изложения информации мы не подключаем заземляющий провод к клемме с обозначением . В реальной жизни организация заземления при подключении приборов в металлических корпусах является обязательной!
- Любые работы, связанные с напряжением, которые несут угрозу для здоровья и жизни человека, должны выполняться специалистами.

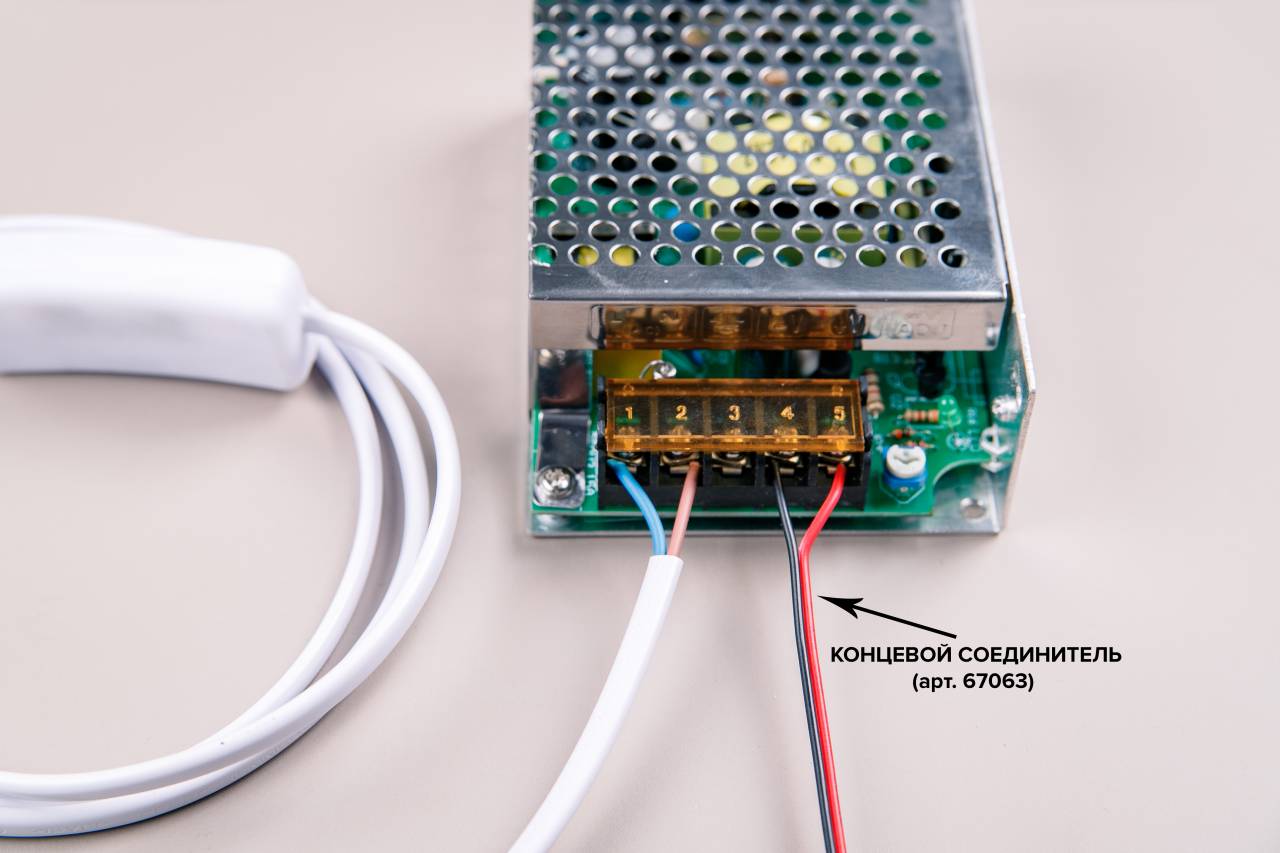

Далее берем концевой соединитель и зажимаем его оголенные концы в зажимы V- и V+. Важно, чтобы в зажим V+ был подключен красный провод соединителя, а в V-, соответственно, – черно-красный.
Затем открываем держатель конечного соединителя,
… заводим в него LED-ленту, как показано на фото.
Обратите внимание! Чтобы красный провод концевого соединителя был напротив обозначения «+» возле контактной части ленты. Соответственно, черно-красный – напротив знака «-». Размещение «+» и «-» в соединителе обозначено на крышках фиксатора.
Зажимаем фиксатор.
Вставляем вилку в розетку, нажимаем на кнопку выключателя на шнуре и… готово!
Не забудьте правильно подобрать блок питания, рассчитав его мощность. Мощность блока питания должна соответствовать или быть больше суммарной мощности приборов (метров ленты), которые к нему подключаются.
Как рассчитать мощность блока питания?
Расчет мощности блока питания
P х n = P (общ.)
P (общ.) + 20% = P (расч.),
где:
P – номинальная мощность 1 м.п. ленты. Этот параметр можно взять в каталоге, с упаковки ленты или наименования позиции в счете;
n – количество метров ленты для расчета;
P (общ.) – суммарная мощность ленты;
P (расч.) – минимально допустимая мощность блока питания.
Пример расчета нашего подключения
P = 6 Вт/м;
n = 5 м.
Расчет:
P (общ.) = 6 Вт/м х 5 м = 30 Вт;
P (расч.) = 30 Вт + 20% = 30 х 1,2 = 36 Вт
Блок питания, который мы использовали для примера, имеет мощность 60 Вт. Ее достаточно, даже с существенным запасом, поэтому расчет правильный. Однако для этого случая также можно использовать блоки питания на 36 или 40 Вт.
