Подключение сенсорных выключателей 220 В к светильнику

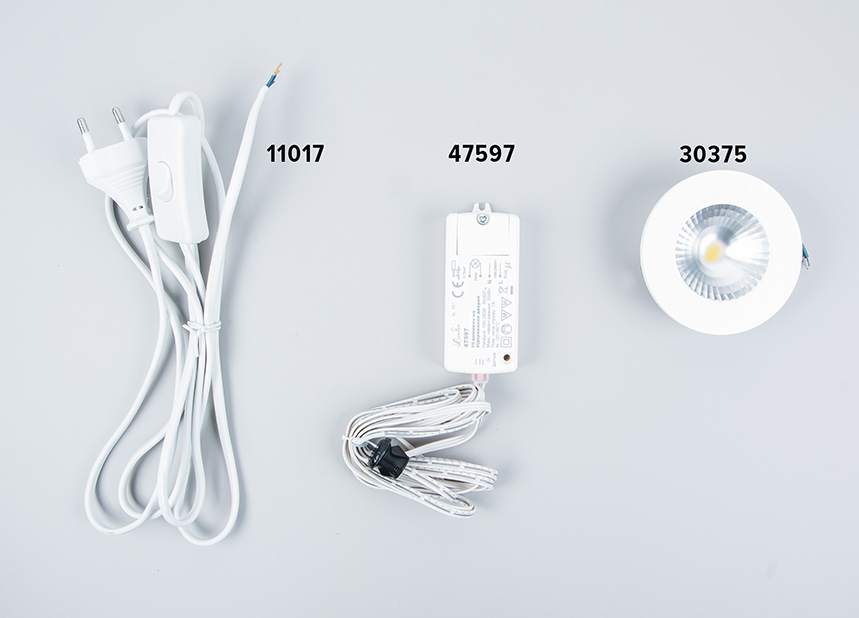

Вам понадобятся:

• LED-светильник «Veder» белый, 5 Вт, 220 В, белый свет (30375);

• ИК сенсорный выключатель на открывание дверей, 220 В/250 Вт (47597);

• Кабель 1,8 м с вилкой и выключателем (11017).

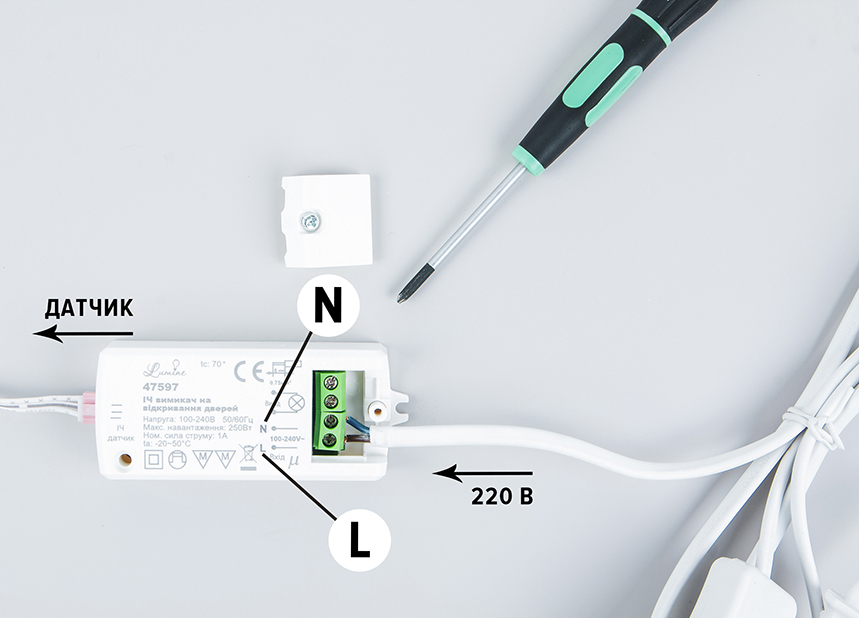

Начнем подключение с того, что оголенные концы проводов кабеля питания с вилкой подключим к винтовым зажимам сенсорного выключателя под надписью «Вхід» (где L – фазный вход, а N – нулевой вход).

При подключении вилки совсем не обязательно искать «фазу» и «ноль», просто 2 провода должны быть подключены в зажимы «L» и «N».

ВНИМАНИЕ! Оголенные провода не должны соприкасаться друг с другом!

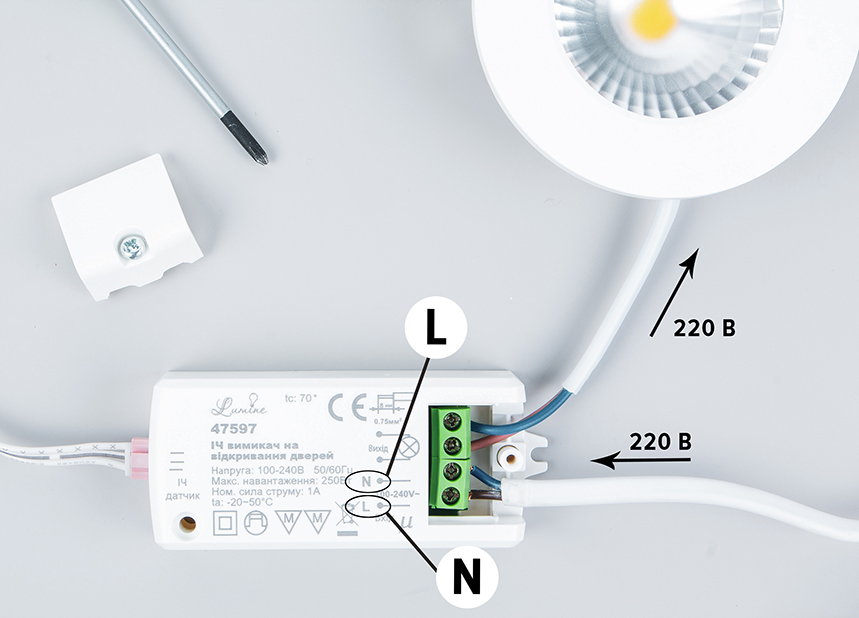

А теперь берем провода светильника 220 В и подключаем к винтовым зажимам сенсорного выключателя под надписью «Вихід» (L и N).

ВНИМАНИЕ! Оголенные провода не должны соприкасаться друг с другом!

ВНИМАНИЕ! Данная инструкция несет сугубо ознакомительный характер, и для упрощения подачи материала заземляющий провод к клемме с обозначением мы не подключаем, но в реальной жизни организация заземления при подключении приборов в металлических корпусах является обязательной!

ВНИМАНИЕ! Любые работы, связанные с напряжением, опасным для здоровья и жизни человека, должны выполнятся только квалифицированным персоналом. Это вопрос Вашей безопасности.

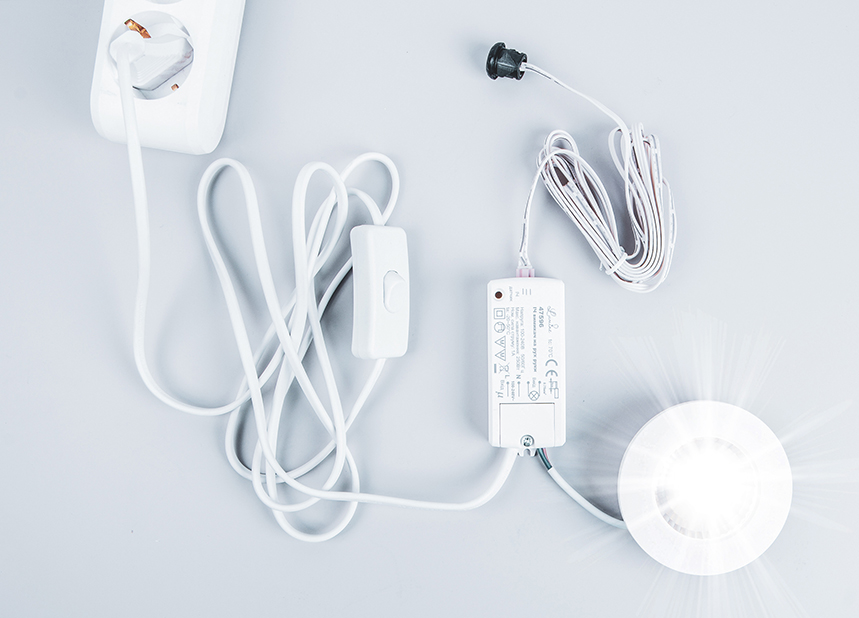

Осталось вставить вилку в розетку, и все готово! При наличии преграды перед сенсором свет будет выключен, а если преград нет, – включен.
