Підключення LED-світильників Lumine

Для підключення світлодіодних світильників Lumine p напругою живлення 12В нам знадобиться:

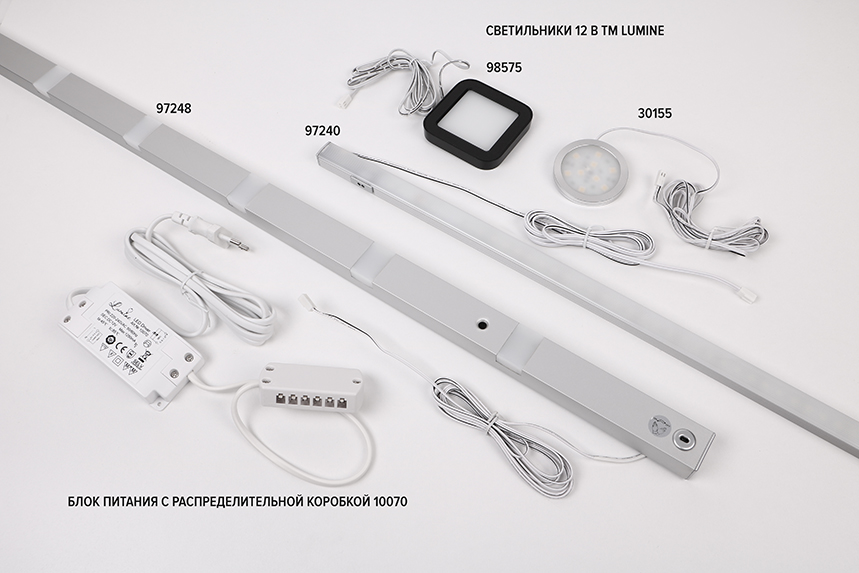

Будь-який світлодіодний світильник з асортименту Lumine з напругою живлення 12В (для прикладу ми вибрали світильник для підсвічування робочої поверхні Racy (97248), світильник для підсвічування висувних ящиків Lucid (97240), точкові світильники Sole (30154) і Quadro (98575));



Блок живлення з розподільною коробкою (10070) – для нашого прикладу потужності цього блоку живлення буде досить. Однак для підбору блоку живлення в кожному конкретному випадку необхідно скористатися розрахунком потужності блоку живлення. Формулу ви знайдете в кінці статті.

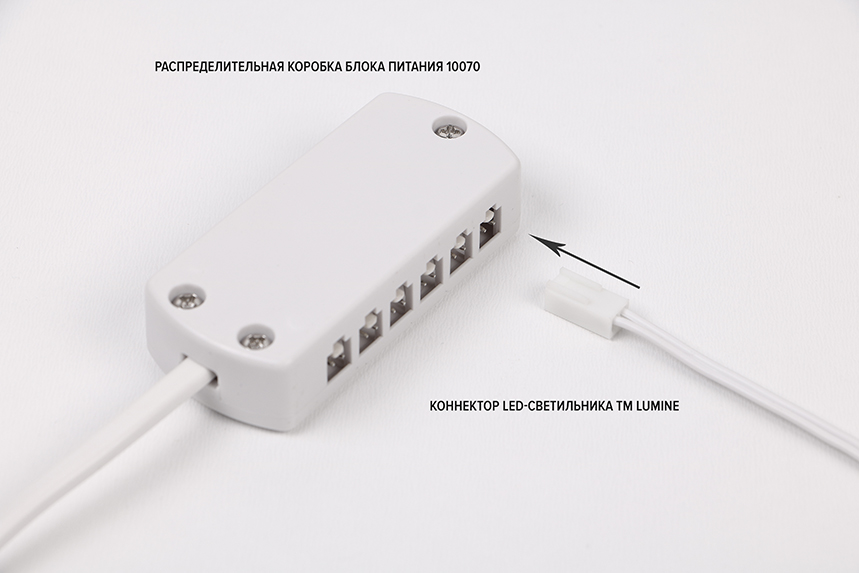

Беремо коннектор кожного з цих світильників та заводимо в вільний роз'єм розподільної коробки блоку живлення.



Вставляємо вилку блоку живлення в розетку, і готово!

В даному прикладі, є один нюанс, а саме: світильники для підсвічування робочої поверхні і для підсвічування висувних ящиків мають вбудовані сенсорні вимикачі, які і будуть вмикати / вимикати світильники, але що робити з точковими світильниками, у яких не передбачено вимикачів?



Варіант 1: врізати в шнур з вилкою блоку живлення вимикач 220В, але завдання це все ж для професіоналів.



Варіант 2: використовувати для підключення сенсорний вимикач на дотик (97289), приклад підключення з цим вимикачем ми і розглянемо в наступній інструкції.

Не забудьте правильно вибрати блок живлення, орієнтуючись на його потужність. Потужність блоку живлення повинна або відповідати мінімальної допустимої потужності, або бути більше неї.



Як розрахувати потужність блоку живлення?





РОЗРАХУНОК ПОТУЖНОСТІ БЛОКУ ЖИВЛЕННЯ

P х n = Pзаг

Pзаг + 20% = Pрозрах



де:



P – номінальна потужність 1 м.п. стрічки, цей параметр можна взяти в каталозі, на упаковці стрічки або в найменуванні позиції в рахунку;



n – кількість метрів стрічки для розрахунку;



Pзаг – сумарна потужність стрічки;



Pрозрах – мінімальна допустима потужність блоку живлення.
